Začlenění adaptace do návrhu kodaňského metra

© Metroselskabet

Systém kodaňského metra integruje přizpůsobení se změně klimatu do svého návrhu linky a zavádí opatření, jako jsou zvýšené vchody, odvodňovací systémy a hydroizolace. Klíčem k zajištění úspěchu je soulad a soudržnost s celoměstským plánem přizpůsobení se změnám klimatu.

Posouzení dopadů změny klimatu je nedílnou součástí návrhu a plánování kodaňského metra od poloviny 90. let 20. století, kdy byla navržena první linka metra. Pro tento rozsah vyvinula společnost Metroselskabet, kodaňská společnost metra, strategii přizpůsobení se změně klimatu, která podporuje integraci aspektů přizpůsobení od fáze plánování a dimenzování systému metra. Kromě první linky metra, která byla otevřena v roce 2002, a souvisejících rozšíření v následujících letech, uvedla společnost Metroselskabet v roce 2019 do provozu novou městskou kruhovou linku (trasa Cityringen M3/M4). Nová linka metra je dlouhá 15,5 km a zahrnuje celkem 17 stanic. S touto novou linkou získala veřejná doprava významnou podporu a počet cestujících využívajících metro se zvýšil z 64,7 milionu v roce 2018 na 78,8 milionu v roce 2019.

Nejdůležitější výzvy v oblasti provozu a plánování kodaňského metra související se změnou klimatu souvisejí s očekávaným zvýšením průměrné hladiny moře, které způsobí závažnější záplavy v důsledku námořních vln a vyšší výskyt extrémních povětrnostních jevů. Z těchto výzev vyplývá potřeba vybavit vchody do metra, ventilační systémy stanic metra (plus další prvky infrastruktury) a šachty metra opatřeními, která je před těmito událostmi ochrání. Vzhledem k tomu, že se projekce změny klimatu od uvedení první linky metra do provozu změnily, musely být přijaty postupně vyšší požadavky na zajištění koncepce a provozu metra odolného vůči změně klimatu.

Popis případové studie

Výzvy

Jak podzemní část kodaňského metra, tak nadzemní část představují výzvy související se změnou klimatu. Infrastrukturu mohou ovlivnit zejména silné srážky, prudké nárůsty bouří (které mohou být zesíleny vzestupem hladiny moře) a bouře, což ovlivňuje provoz metra a bezpečnost cestujících. Prognózy ohledně stoupající hladiny moří a výskytu extrémních povětrnostních jevů se v posledních letech výrazně změnily. Očekává se, že změna klimatu zvýší riziko výbuchů mraků a bouří více, než se dříve předpokládalo, čímž se změní konstrukční podmínky pro vysokou úroveň bezpečnosti metra. Postupně byly proto přijaty vyšší požadavky na zajištění odolnosti kodaňského metra vůči změně klimatu.

Podle zprávy Dánského meteorologického institutu (DMI) z roku 2014 o budoucím klimatu v Dánsku, která nastiňuje vývoj dánského klimatu až do roku 2100, bude země zažívat vzestup hladiny moří a častější a závažnější extrémní povětrnostní jevy. Výsledky této zprávy vycházejí ze scénářů AR5 IPCC. Simulace klimatu a související nejistoty jsou zlepšeny projekcemi vypočítanými souborem klimatických modelů CMIP5 (projekt fáze 5 srovnávání propojených modelů). Podle zprávy bude hladina moře v okolí Dánska vyšší o 0,1–0,6 m v případě nejoptimističtějšího scénáře (RCP2.6), o 0,2–0,7 m v případě přechodného scénáře RCP4.5 a o 0,3–0,9 m v případě pesimističtějšího scénáře (RCP8.5). Tyto údaje se týkají konce století (2081–2100) ve srovnání s referenčním obdobím 1986–2005. Zvýšení hladiny moře spolu s měnícími se vzory větru pravděpodobně povede ke zvýšení výšek bouří.

Kromě zvýšení hladiny moří se očekává, že k extrémním povětrnostním jevům (bouře a výbuch mraků) dojde častěji a budou závažnější v důsledku změny klimatu, čímž se zhorší riziko povodní pro kodaňské metro. Tyto události, které mají místní dopady, je obtížné promítnout, protože se mohou v krátké vzdálenosti značně lišit.

Politický kontext adaptačního opatření

Case partially developed, implemented and funded as a climate change adaptation measure.

Cíle adaptačního opatření

Cílem navržených a prováděných opatření je zlepšit ochranu systému kodaňského metra před riziky spojenými se změnou klimatu, zejména záplavami způsobenými silnými srážkami a prudkými nárůsty bouří. Opatření mají chránit infrastrukturu a provoz metra, jakož i bezpečnost cestujících.

Možnosti adaptace implementované v tomto případě
Řešení

Strategie společnosti Metroselskabet pro přizpůsobení se změně klimatu podporuje integraci přizpůsobení se změně klimatu v rané fázi plánování a dimenzování linek metra, takže poté jsou zapotřebí pouze drobné probíhající úpravy.

Aby se zlepšila ochrana systému kodaňského metra před povodněmi, byla očekávaná nejvyšší hladina vody v důsledku silných dešťových srážek a prudkých nárůstů bouří odhadnuta pro každou stanici zvlášť. To umožnilo určit přesnou úroveň nadmořské výšky pro každý vchod, schodiště, větrání tunelu, rampu, technickou místnost, šachtu, výtah a řídicí a údržbové centrum. Kromě trati jsou výše uvedené oblasti a zařízení nejzranitelnější a v případě poruchy mohou ovlivnit provoz metra a jeho bezpečnost.

K určení nejvyšší hladiny vody v každé stanici způsobené událostmi výbuchu mraků byla zvážena záplava 1:2 000 let, což je událost, která má 5% šanci, že se stane v životě metra (100 let). Doposud se práce Metroselskabet na přizpůsobení klimatu zaměřila na linky M1 a M2. V důsledku klimatických změn již úroveň bezpečnosti na těchto tratích neodpovídá původní navržené úrovni. Tyto tratě jsou nyní plně chráněny před záplavami způsobenými výbuchy mraků. U nově vybudovaných úseků (M3 City Ring, M4 Nordhavn) a metra ve výstavbě (M4 Sydhavn) byly zohledněny aktualizované klimatické projekce budoucího výskytu a intenzity výbuchů mraků a bouří. Na základě těchto předpokladů bylo zjištěno, že stanice metra by měly být umístěny na různých úrovních, mezi třemi a pěti metry, aby byla pevná zařízení chráněna před povodněmi trvajícími 10 000 let.

Kromě zvýšené úrovně nadmořské výšky kritických prvků metra byla identifikována a do návrhu metra začleněna široká škála opatření ke zlepšení jeho odolnosti vůči záplavám, včetně:

  • Oblast kolem vchodů do stanic metra je navržena tak, aby zajistila odtok dešťové vody od otvorů. Kromě toho byl v některých stanicích metra začleněn krok, který vyžaduje krok nahoru, než půjdete dolů na stanici.
  • Tam, kde metro vede z úseků nad zemí dolů do tunelů, byl zřízen silný drenážní rošt přes koleje, kde se hromadí dešťová voda a je čerpána, aby se nedostala do tunelů.
  • V nadzemním systému metra jsou instalovány kanalizace podél kolejí vedoucích vodu ven do místní kanalizace.
  • Všechny podzemní stanice mají čerpací kapacitu, takže v případě zaplavení tunelu bude voda automaticky odčerpána.

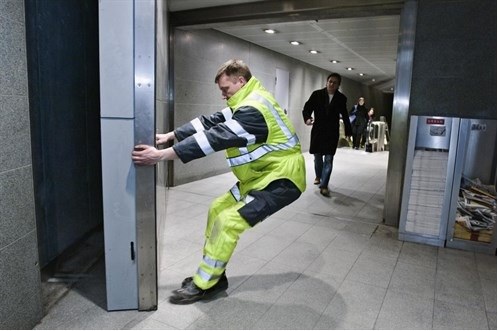

  • Floodgates jsou zřízeny v některých stanicích metra, kde je systém metra přímo napojen na jinou infrastrukturu, aby bylo metro zabezpečeno před záplavami z jiných částí vlakového systému veřejné dopravy.
  • Stanice metra jsou chráněny proti zpětnému toku z městské kanalizace.
  • Instalace vodotěsných vnějších dveří v technických místnostech na několika stanicích i v elektrických a mechanických instalacích je učinily vodotěsnými.
  • Technika místnosti jsou instalovány s 0,3 m vyvýšeným prahem.
  • Gabionské zdi byly postaveny podél některých exponovaných nadzemních úseků metra, například na východním Amageru. Gabionová stěna je stěna vyrobená z klece naplněné kameny; technika, která se používá v pobřežní obraně a vlnolamech. Jedná se o konstrukční prvky používané v nadzemních úsecích, které však nejsou samy o sobě dostatečné k ochraně před povodněmi.
  • Vodotěsné stěny (kombinace betonových a gabionových stěn) do výšky 2,3 m byly instalovány na tratích M1 a M2, které poskytují ochranu před mořskými vlnami podél exponovaných nadzemních úseků metra. V nových a plánovaných liniích může být výška stěn vyšší, což odráží uvažované zvýšené požadavky na odolnost vůči změně klimatu.

Ochrana před výbuchy mraků a bouřemi byla zajištěna i během výstavby, aby byli chráněni pracovníci a strojní zařízení

Přestože je návrh stávajících a plánovaných linek metra přizpůsoben klimatu, nemusí být vzhledem k vyvíjející se povaze změny klimatu a souvisejícím prognózám dostatečný pro plnou ochranu před extrémními událostmi, vzestupem hladiny moří a prudkými nárůsty bouří v budoucnu. Předběžné analýzy provedené společností Metroselskabet ukazují, že plná ochrana provozovaného metra s sebou nese vysoké náklady. Společnost Metroselskabet dospěla k závěru, že vnější ochrana celého regionu hlavního města Velké Kodaně je z socioekonomického hlediska vhodnější než ochrana samotných zařízení metra. Úroveň opatření nezbytných k ochraně metra do značné míry závisí na tom, jak se rozhodne o ochraně Velké Kodaně obecně. Město Kodaň pracuje na postupné ochraně městských prvků, která bude vyžadovat desítky let.

Další podrobnosti

Účast zúčastněných stran

Hlavní institucionální zúčastněnou stranou zapojenou do výstavby, provozu a ochrany klimatu kodaňského metra je Metroselskabet, společnost financovaná městem Kodaň (50 %), dánskou vládou (41,7 %) a městem Frederiksberg (8,3 %). Příprava projektu městského okruhu zahrnovala veřejnou konzultaci na základě posouzení vlivů projektu na životní prostředí, které proběhlo v roce 2008; 200 občanů vyjádřilo obavy ohledně projektu. Konečný projekt byl schválen oběma dotčenými městy v lednu 2009 a ministerstvem dopravy v březnu 2009. Projekt byl dokončen a uveden do provozu v roce 2019.

Konsorcium společnosti CASJV (Cowi, Arup a Systra), které má na starosti návrh městského okruhu (M3), použilo aktualizovaný model, aby zohlednilo extrémní záplavy způsobené silnými srážkami (jako tomu bylo v roce 2016), a podle toho přizpůsobilo návrh metra zjištěním modelu. Odolnost linky M4 vůči změně klimatu a její rozšíření (Norhavn a Sydhavn) zahrnuje doporučení týkající se adaptačních opatření nad rámec již plánovaných, která vypracovala poradenská společnost Rambøll.

Úspěch a limitující faktory

Mezi hlavní faktory úspěchu patří: i) přijetí integrovaného přístupu, včetně otázek povodní v rámci celé koncepce návrhu metra od fáze proveditelnosti; ii) v případě městského okruhu na základě zkušeností získaných při projektování a provozu předchozích linek metra (M1 a M2), které byly otevřeny v letech 2002 a 2007; iii) soulad a soudržnost s celoměstským plánem přizpůsobení se změnám klimatu.

Hlavní omezující faktor souvisí s technickými a provozními požadavky původně stanovenými pro systém metra, které jsou primárně nastaveny tak, aby zajišťovaly optimální služby veřejné dopravy za udržitelných ekonomických podmínek. Tyto požadavky se týkají umístění stanic, umístění technických prvků, uspořádání stanic metra, směrování linek metra a dalších. V některých případech ztížily integraci adaptačních opatření.

Náklady a přínosy

Provádění opatření na ochranu klimatu v systému kodaňského metra financovala společnost Metroselskabet. Financování řešení pro přizpůsobení se změně klimatu bylo zahrnuto jak do rozpočtu na výstavbu, tak do provozního rozpočtu. Celkové náklady na městský okruh činily 22,4 miliardy DK, což je přibližně 3 miliardy EUR, což mírně převyšuje původní předpokládané náklady ve výši 21,3 miliardy DKK. Do této částky jsou zahrnuty náklady na opatření pro zajištění odolnosti vůči změně klimatu a nejsou k dispozici žádné samostatné informace.

Hlavním přínosem opatření pro zajištění odolnosti vůči změně klimatu je předcházení škodám na infrastruktuře a vybavení metra, poruchám provozu a souvisejícím finančním ztrátám spojeným s událostmi způsobenými změnou klimatu, zejména záplavami.

Doba realizace

Začlenění aspektů změny klimatu do designu metra je nepřetržitý adaptivní proces, který probíhá od doby, kdy byla naplánována a postavena první linka metra (2002), a pokračuje až do současnosti. V roce 2010 byly zahájeny předběžné stavební práce na novém městském okruhu linky metra (M3). Tato linka byla otevřena v roce 2019 a je vybavena vyšší úrovní ochrany před současnými a budoucími riziky souvisejícími s klimatem. Stavební práce pokračují rozšířením linky M4: i) (Nordhavn) se dvěma novými stanicemi otevřenými v roce 2020 (Nordhavn a Orientkaj) a ii) Sydhavn, který má být uveden do provozu v roce 2024. Vzhledem k umístění těchto úseků u moře je obzvláště důležité začlenit aspekty změny klimatu do jejich návrhu.

Celý život

Konstrukční životnost systému metra je přibližně 100 let, ale může být ještě delší na základě zkušeností jiných měst po celém světě. Je-li dobře udržována, měla by životnost strukturálních adaptačních opatření pokrývat životnost celého systému metra.

Referenční informace

Kontakt

Cecilie Elisa Juul Martiny
Architectural Engineer
Metroselskabet I/S
Metrovej 5
DK-2300 København S, Denmark
E-mail: cema@m.dk

Reference

Metroselskabet, včetně Metroselskabet Výroční zprávy

Publikováno v Climate-ADAPT: Apr 12, 2025
