La remodelación del parque Gomeznarro en Madrid se centró en la retención de aguas pluviales

© SUDS-ATLANTIS

El objetivo de esta iniciativa era mejorar las condiciones de vida en la zona urbanizada del parque Gomeznarro mediante la restauración del ciclo natural del agua del parque a través de una combinación de infraestructuras grises y verdes. El proyecto redujo la erosión, el riesgo de inundaciones y la presión sobre los sistemas de drenaje.

Como resultado de la topografía inclinada y la superficie del suelo impermeable, el Parque Gomeznarro en Madrid se vio afectado por la erosión durante los eventos de fuertes lluvias, y las áreas residenciales circundantes sufrieron inundaciones repentinas. En respuesta a estos problemas, en 2003 se llevaron a cabo obras complejas destinadas a mejorar el drenaje natural y la retención de agua de lluvia en el parque. Estos incluyen la sustitución del pavimento impermeable por superficies permeables, la restauración de suelos compactados, la revegetación de las áreas en riesgo de erosión y la instalación de un sistema de recolección de agua de lluvia subterránea y tanques de almacenamiento. Estas medidas redujeron significativamente el problema de la erosión y las inundaciones repentinas en la zona, redujeron la presión sobre el sistema de gestión de aguas residuales y establecieron un ciclo del agua más natural en la zona. Un beneficio adicional provino del aumento de la humedad en el suelo que también ayuda a mitigar el efecto de isla de calor urbano en y alrededor del parque.

Descripción del estudio de caso

Desafíos

El parque se caracteriza por fuertes pendientes. Esto, en combinación con suelos compactados y una proporción considerable de superficies selladas en el parque resultó en poca infiltración de agua en el suelo, y una intensa escorrentía de agua y erosión durante eventos de fuertes lluvias. Las viviendas cercanas se vieron afectadas regularmente por las inundaciones, y los sótanos y las plantas bajas sufrían de humedad, causando inconvenientes y riesgos para la salud de los residentes locales. Además, la escorrentía transportaba una cantidad considerable de materia suspendida que era una carga para el sistema de gestión de aguas residuales en la ciudad. Las bajas tasas de infiltración implicaron bajos niveles de humedad en el suelo. Como consecuencia, el área del parque tenía dificultades para mantener una vegetación sustancial y, por lo tanto, no proporcionaba la mayor cantidad de enfriamiento posible durante el clima cálido.

En el futuro, se esperan condiciones climáticas extremas más frecuentes, como olas de calor y fuertes lluvias. Según el escenario de altas emisiones (RCP 8.5), se prevé que las olas de calor extremas ocurran cada dos años para finales de siglo y se esperan los impactos más fuertes en el sur de Europa. Se espera que la precipitación media anual disminuya particularmente en el verano. Junto con períodos secos más largos, se espera una mayor intensidad de fuertes precipitaciones en la mayor parte de Europa. (AEMA2017).

La solución adoptada en el parque Gomeznarro ha contribuido a mejorar la resiliencia de la zona residencial a las fuertes lluvias y sequías. Además, el aumento de la capacidad de infiltración y la mayor disponibilidad de agua para la vegetación del parque, así como la reducción de la escorrentía superficial, mejoran el microclima en el área, que es especialmente importante durante los períodos de calor.

Contexto político de la medida de adaptación

Case mainly developed and implemented because of other policy objectives, but with significant consideration of climate change adaptation aspects.

Objetivos de la medida de adaptación

El objetivo de esta iniciativa era restaurar el ciclo natural del agua en la zona urbanizada del Parque Gómeznarro. Los objetivos específicos eran:

  • Regeneración del paisaje del parque;
  • Eliminación o reducción significativa de los procesos de escorrentía;
  • Reducción del volumen de agua con altos niveles de materia en suspensión, cuya cantidad y calidad afectaron al sistema de drenaje urbano durante eventos de fuertes lluvias;
  • Demostración de la eficiencia de nuevos materiales sensibles al agua y técnicas de gestión del agua de lluvia.
Soluciones

La superficie de 10.000 m2 del Parque Gomeznarro situado en la parte sur de Madrid, en el distrito de Hortaleza, sufrió una transformación a través de la aplicación de una combinación de infraestructura gris y verde. Las intervenciones implementadas en el parque incluyeron:

  • Reestructuración y/o sustitución del suelo erosionado y compactado;

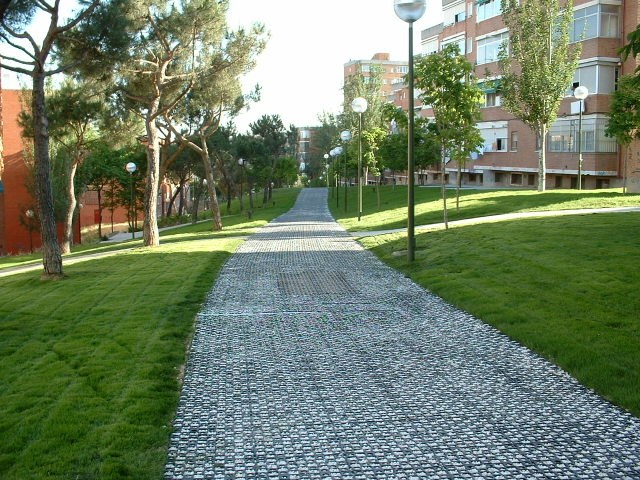

  • Retirada de pavimentos impermeables y su sustitución por superficies permeables, facilitando así el drenaje y la recogida de agua;
  • Instalación de tanques de almacenamiento subterráneos bajo las aceras y el sistema de recolección y distribución de agua asociado;
  • Revegetación de las zonas erosionadas.

En 2004, el proyecto recibió una cualificación de «buenas prácticas» como parte del sistema de premios a las mejores prácticas de ONU-Hábitat (basede datos de buenas prácticas de ONU-Hábitat). La tecnología de infiltración y recolección de agua se ha replicado posteriormente en varios proyectos en Madrid y en otros lugares de España y soluciones similares también se utilizan actualmente a nivel internacional. Los sistemas de drenaje sostenible se han utilizado posteriormente para una variedad de proyectos de desarrollo urbano en España, tales como:

  • Creación de parques urbanos (por ejemplo, Barrio les Roquetes en Barcelona en 2017);
  • Ecologización de los paisajes urbanos (por ejemplo, Barrio Bon Pastor en Barcelona en 2016);
  • Infraestructura de transporte permeable (por ejemplo, cubierta verde de la estación de tren de Logroño en 2012-2013, plataforma permeable de la autopista A-6 en Valladolid en 2008, mejora de la calle urbana en Torre Baró, Barcelona, en 2008):
  • Reciclaje de aguas pluviales para riego (por ejemplo, un campo deportivo en Las Palmas en 2016-2017, la parcela y la fachada con vegetación de un centro para personas mayores en Madrid en 2017-2018).

Detalles adicionales

Participación de las partes interesadas

El proyecto fue impulsado y financiado por el municipio de Madrid. La tecnología y la consultoría para la intervención fueron proporcionadas por una empresa de consultoría privada. El parque está rodeado de viviendas sociales construidas en la década de 1960. Las quejas de los inquilinos sobre la humedad en sus casas causada por inundaciones repentinas impulsaron a la asociación de viviendas a renovar los edificios residenciales. Este proceso se integró con el plan del municipio y la revitalización del parque Gomeznarro.

Éxito y factores limitantes.

Las quejas de los habitantes del barrio fueron un factor clave para incluir la mejora del sistema de drenaje del parque en un programa de rehabilitación urbana. El estado del área del parque ya había causado problemas a los residentes en términos de edificios inundados como resultado de las explosiones de nubes.

La tecnología y los materiales aplicados eran novedosos para España, en ese momento. Esto provocó retrasos en la ejecución, ya que el diseño tuvo que planificarse cuidadosamente; deben definirse los criterios de aprobación de las soluciones propuestas por el consultor privado y el proveedor de la tecnología; y los contratistas tuvieron que ser informados exhaustivamente.

Surgió una dificultad particular como resultado de la necesidad de involucrar a diferentes departamentos municipales (gestión del agua, construcción, planificación, medio ambiente y otros) en la planificación y la entrega. El enfoque de drenaje de espacios verdes urbanos adoptado en este estudio de caso se ha replicado en otros lugares de Madrid y en otras partes de España.

Costos y beneficios

El municipio de Madrid financió el proyecto. El coste de construcción fue de 343.600 euros (aproximadamente 34 euros/m2). Si bien los beneficios no se han evaluado en términos monetarios, no hay costos de mantenimiento adicionales en comparación con las soluciones tradicionales de paisajismo utilizadas en los parques. El proyecto se tradujo en una reducción de la erosión, el riesgo de inundaciones y la presión sobre los sistemas de drenaje. El parque recibe alrededor de 5 millones de litros de agua de lluvia anualmente, que ahora no ingresa al sistema de drenaje, sino que recarga los niveles de agua subterránea y resulta en una menor necesidad de riego adicional por mantenimiento del parque. Otros beneficios incluyen la mejora de la calidad del aire y la reducción de la temperatura del aire dentro y alrededor del parque.

Tiempo de implementación

La fase de planificación duró 3 meses. La implementación también tomó 3 meses, de enero a marzo de 2003.

Vida

La infraestructura sigue en funcionamiento. Siempre que no haya daños en el sistema de distribución y recolección de agua subterránea, no hay límite de vida útil para la solución.

Información de referencia

Contacto

Technical contact
Pedro Lasa
SUDS-ATLANTIS
C\Portuetxe 23 B edificio Cemei oficina 201
20018 San Sebastián
Tel: +34 943 394399
E-mail: pedrolasa@drenajesostenible.es

web-site: www.drenajesostenible.com

Referencias

Base de datos de mejores prácticas de ONU-Hábitat, SUDS-ATLANTIS

Publicado en Clima-ADAPTAR: Nov 22, 2022
