De renovatie van het Gomeznarro-park in Madrid richtte zich op het vasthouden van stormwater

Het park wordt gekenmerkt door steile hellingen. Dit, in combinatie met verdichte bodems en een aanzienlijk deel van de afgesloten oppervlakken in het park, resulteerde in weinig infiltratie van water in de grond en intense waterafvoer en erosie tijdens zware regenval. De woningen in de buurt werden regelmatig getroffen door overstromingen en de kelders en begane grond hadden last van vocht, wat ongemak en gezondheidsrisico's voor de lokale bewoners veroorzaakte. Bovendien droeg de afvoer een aanzienlijke hoeveelheid zwevend materiaal dat een last was voor het afvalwaterbeheersysteem in de stad. Lage infiltratiesnelheden impliceerden lage vochtniveaus in de bodem. Als gevolg hiervan had het parkgebied moeite om substantiële vegetatie te ondersteunen en zorgde het dus niet voor zoveel mogelijk koeling tijdens warm weer.

In de toekomst worden frequentere extreme weersomstandigheden verwacht, zoals hittegolven en hevige regenval. In het scenario met hoge emissies (RCP 8.5) zullen tegen het einde van de eeuw naar verwachting om de twee jaar extreme hittegolven optreden en worden de sterkste effecten verwacht in Zuid-Europa. De gemiddelde jaarlijkse neerslag zal naar verwachting met name in de zomer afnemen. Samen met langere droge perioden wordt in het grootste deel van Europa een hogere intensiteit van zware neerslaggebeurtenissen verwacht. (EEA 2017).

De aangenomen oplossing in het Gomeznarro-park heeft bijgedragen aan de verbetering van de veerkracht van het woongebied tegen zware regenval en droogte. Bovendien verbeteren de verhoogde infiltratiecapaciteit en de verhoogde waterbeschikbaarheid voor de parkvegetatie, evenals de verminderde afvloeiing van het oppervlak, het microklimaat in het gebied, wat vooral belangrijk is tijdens hitteperioden.

Het doel van dit initiatief was om de natuurlijke watercyclus in het verstedelijkte gebied van Gomeznarro Park te herstellen. De specifieke doelstellingen waren:

• Regeneratie van het parklandschap;
• eliminatie of significante vermindering van afvloeiingsprocessen;
• Vermindering van het volume water met een hoog gehalte aan zwevende deeltjes, waarvan de kwantiteit en kwaliteit van invloed waren op het stedelijke drainagesysteem tijdens hevige regenbuien;
• Demonstratie van de efficiëntie van nieuwe watergevoelige materialen en regenwaterbeheertechnieken.

Het gebied van 10.000 m2 van het Gomeznarro-park in het zuidelijke deel van Madrid, in het district Hortaleza, onderging een transformatie door de toepassing van een combinatie van grijze en groene infrastructuur. De interventies die in het park werden uitgevoerd, omvatten:

• Herstructurering en/of vervanging van de geërodeerde en verdichte bodem;

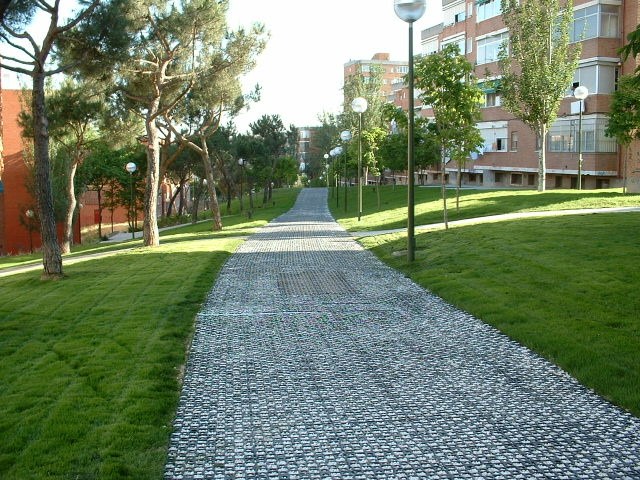

• Verwijdering van ondoordringbare trottoirs en vervanging ervan door permeabele oppervlakken, waardoor waterafvoer en -opvang worden vergemakkelijkt;
• Installatie van ondergrondse opslagtanks onder de trottoirs en het bijbehorende wateropvang- en distributiesysteem;
• Herbegroeiing van de geërodeerde gebieden.

In 2004 ontving het project een kwalificatie “goede praktijken” als onderdeel van de regeling voor de toekenning van beste praktijken door UN Habitat (databankvan beste praktijken van de VN inzake habitats). De waterinfiltratie- en opvangtechnologie is vervolgens gerepliceerd in verschillende projecten in Madrid en elders in Spanje en soortgelijke oplossingen worden momenteel ook internationaal veel gebruikt. De duurzame drainagesystemen zijn later gebruikt voor een verscheidenheid aan stedelijke ontwikkelingsprojecten in Spanje, zoals:

• aanleg van stadsparken (bv. Barrio les Roquetes in Barcelona in 2017);
• vergroening van het straatbeeld (bv. Barrio Bon Pastor in Barcelona in 2016);
• Doorlatende vervoersinfrastructuur (bv. groene dekking van het treinstation Logroño in 2012-2013, doorlatende schouder van snelweg A-6 in Valladolid in 2008, verbetering van de stedelijke straten in Torre Baró, Barcelona, in 2008):
• Recycling van regenwater tot irrigatie (bijvoorbeeld een sportveld in Las Palmas in 2016-2017, het perceel en de begroeide gevel van een centrum voor ouderen in Madrid in 2017-2018).

Het project werd aangestuurd en gefinancierd door de gemeente Madrid. De technologie en het advies voor de interventie werden verstrekt door een particulier adviesbureau. Het park is omgeven door sociale woningen gebouwd in de jaren 1960. De klachten van huurders over de vochtigheid in hun huizen als gevolg van plotselinge overstromingen gaven de woningcorporatie een impuls om de woongebouwen te renoveren. Dit proces werd geïntegreerd in het plan van de gemeente en de revitalisering van het Gomeznarro-park.

De klachten van buurtbewoners waren een belangrijke drijfveer om de verbetering van het afwateringssysteem van het park op te nemen in een programma voor stadsrehabilitatie. De toestand van het parkgebied had al problemen veroorzaakt voor bewoners in termen van overstroomde gebouwen als gevolg van wolkuitbarstingen.

De toegepaste technologie en materialen waren in die tijd nieuw voor Spanje. Dit leidde tot vertragingen bij de uitvoering, aangezien het ontwerp zorgvuldig moest worden gepland; de goedkeuringscriteria voor de door de particuliere consultant en aanbieder van de technologie voorgestelde oplossingen moesten worden vastgesteld; en de contractanten moesten grondig worden ingelicht.

Een bijzondere moeilijkheid ontstond als gevolg van de noodzaak om verschillende gemeentelijke afdelingen (waterbeheer, bouw, planning, milieu en anderen) te betrekken bij de planning en oplevering. De aanpak voor de afwatering van stedelijke groene ruimten die in deze casestudy is gevolgd, is overgenomen op andere locaties in Madrid en elders in Spanje.

De gemeente Madrid financierde het project. De bouwkosten bedroegen € 343.600 (ongeveer € 34/m²). Hoewel de voordelen niet in geld zijn beoordeeld, zijn er geen extra onderhoudskosten in vergelijking met traditionele landschapsoplossingen die in parken worden gebruikt. Het project heeft geleid tot minder erosie, risico op overstromingen en druk op de drainagesystemen. Het park ontvangt jaarlijks ongeveer 5 miljoen liter regenwater, dat nu niet in het drainagesysteem terechtkomt, maar in plaats daarvan de grondwaterstanden oplaadt en resulteert in een lagere behoefte aan extra bewatering door parkonderhoud. Andere voordelen zijn een betere luchtkwaliteit en lagere luchttemperaturen in en rond het park.

In 2002 voerde de gemeente Madrid een verplichte milieueffectbeoordeling in voor elke stedelijke transformatie in de stad (Ley 2/2002, De 19 de Junio, de Evaluación Ambiental de la Comunidad De Madrid), met inbegrip van de vermindering van het waterverbruik als een van de beoordelingscriteria.

Na de voltooiing van het project werd een gemeentelijke verordening voor efficiënt watergebruik ingevoerd (Ordenanza de Gestión y Uso Eficiente del Agua en la Ciudad de Madrid ANM 2006\50), die uitdrukkelijk maatregelen voorschrijft voor de vermindering van het waterverbruik en de aanleg van waterreserves in Madrid.

De planningsfase duurde 3 maanden. De uitvoering heeft ook drie maanden geduurd, van januari tot maart 2003.

De infrastructuur is nog steeds aanwezig en functioneert nog steeds. Mits er geen schade is aan het ondergrondse waterdistributie- en opvangsysteem, is er geen levensduurlimiet voor de oplossing.

Technical contact
Pedro Lasa
SUDS-ATLANTIS
C\Portuetxe 23 B edificio Cemei oficina 201
20018 San Sebastián
Tel: +34 943 394399
E-mail: pedrolasa@drenajesostenible.es

web-site: www.drenajesostenible.com

Database van beste praktijken voor habitats van de VN, SUDS-ATLANTIS
